La experiencia no se escala: cómo se diseñan realmente las atracciones grandes

Una noria de 128 metros y una de 20 metros montada sobre remolque parecen el mismo producto en distinto tamaño. No lo son. A partir de unos 50 metros, el problema de ingeniería cambia por completo — y las preguntas que hay que hacerle a un proveedor también.

Por qué dimensionar «por experiencia» deja de funcionar

Las atracciones pequeñas sí se pueden dimensionar con tablas. Una noria de 20 metros se ha construido miles de veces: los perfiles de acero, las cargas sobre cimentación y la potencia del accionamiento están bien estudiados, y un taller con experiencia los reproduce de forma fiable.

Con las atracciones grandes este enfoque se rompe por tres razones.

La carga de viento crece con el cuadrado de la altura. Una estructura a 128 metros soporta velocidades de viento que una de 20 metros nunca ve, y el momento de vuelco crece más rápido que la propia altura. Los perfiles que aguantan a 20 metros no son una «versión ampliada» de los que aguantan a 128: son otra estructura.

La fatiga pasa a gobernar el diseño. Una noria o una montaña rusa grande funciona de forma continua durante años. Cada vuelta carga y descarga las mismas uniones soldadas. A pequeña escala esto es despreciable; a gran escala, lo que suele decidir si una unión es aceptable es la vida a fatiga, no la resistencia estática.

Los efectos dinámicos ya no se pueden ignorar. Grandes luces, masas giratorias pesadas y el movimiento de los pasajeros introducen modos de vibración que un cálculo estático no capta. Si una frecuencia propia queda cerca de una frecuencia de operación, la estructura amplifica las cargas en lugar de resistirlas.

Ninguno de estos problemas se resuelve con experiencia. Hay que calcularlos.

Qué significa «calcular» en la práctica

En Yueton, el diseño estructural de atracciones grandes sigue un procedimiento documentado, no un conjunto de reglas empíricas.

1. Las hipótesis de carga salen de la norma.
Las cargas se definen según EN 13814 (y GB 8408 para el mercado chino): carga permanente, carga variable de pasajeros, viento según la velocidad básica del emplazamiento, y esfuerzos dinámicos por aceleración y frenado. Cada hipótesis se aplica en las combinaciones que establece la norma, no con una única «situación más desfavorable» estimada a ojo.

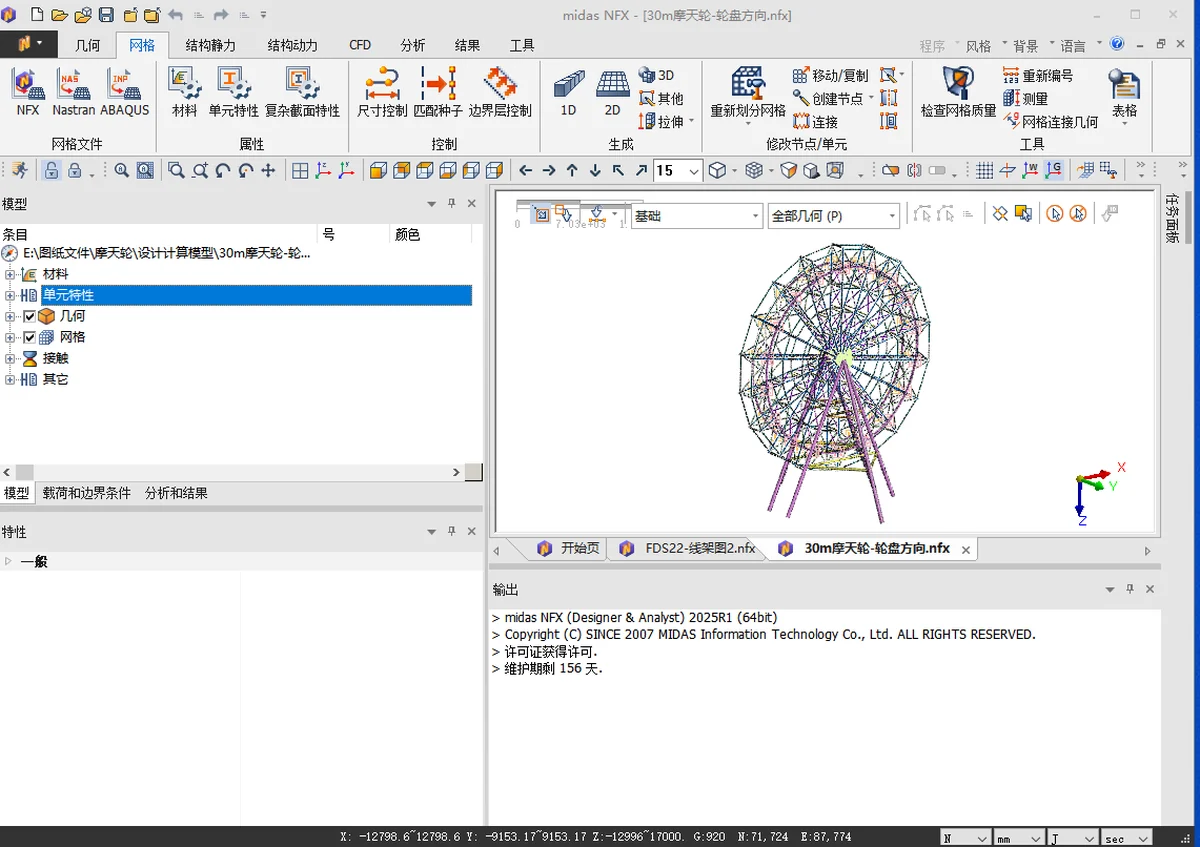

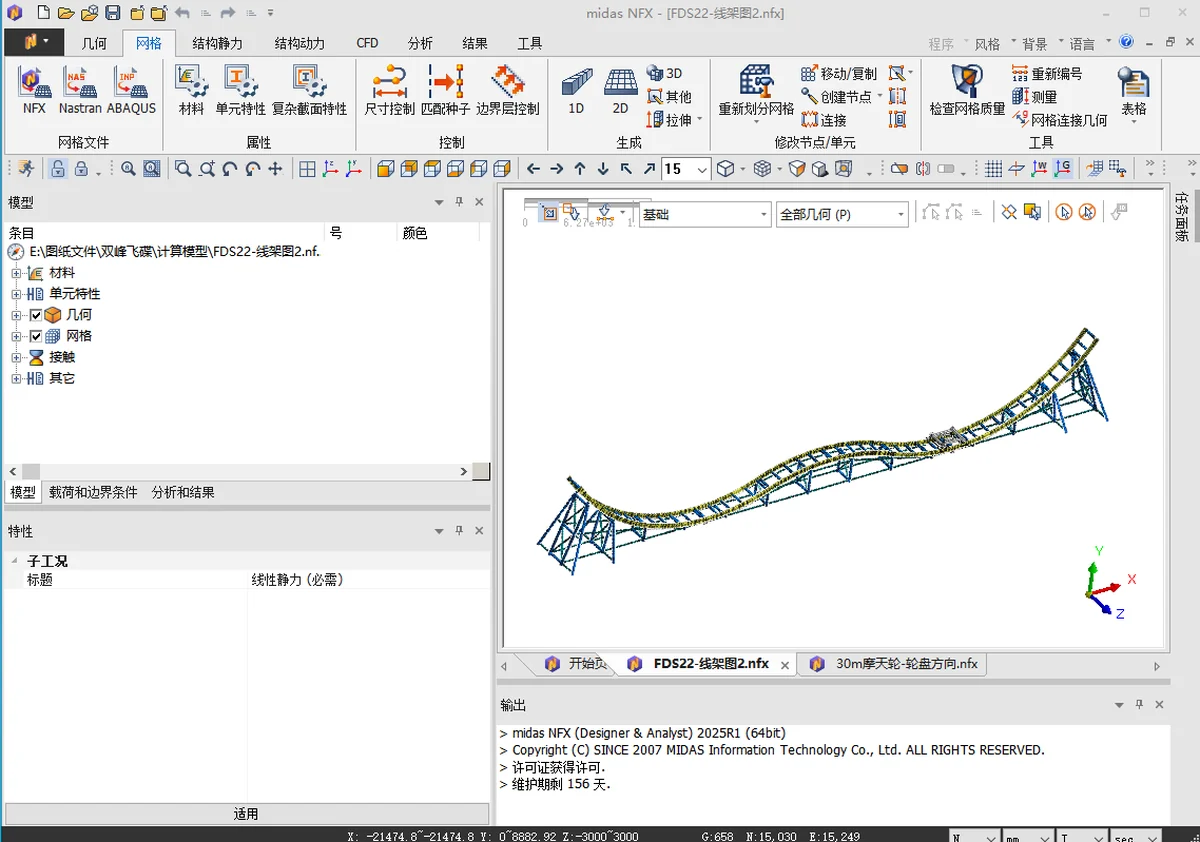

2. Se construye un modelo de elementos finitos.
La estructura portante se modela en MIDAS, un paquete de análisis estructural utilizado en la práctica ingenieril precisamente para esto. En el modelo están representados cada barra, cada unión y las condiciones de contorno, de modo que responde como lo hará la estructura real.

3. Se verifican tensiones y deformaciones frente a los límites admisibles.
El resultado no es un «pasa / no pasa». Es un mapa de dónde está muy solicitada la estructura y dónde queda margen — que es justo lo que le dice al ingeniero qué perfil se puede reducir y cuál hay que aumentar.

4. El cálculo se emite antes de los planos de fabricación.
El cálculo se revisa internamente antes de cortar el primer acero. Un cambio en esta fase no cuesta nada; un cambio después de fabricar cuesta un contenedor.

5. El equipo físico se inspecciona contra esos mismos planos.
En proyectos de exportación, la inspección independiente de SGS puede verificar materiales y soldaduras contra los planos en que se basa el cálculo. Cálculo e inspección remiten al mismo documento: de eso se trata.

Por qué importa la herramienta

MIDAS no es un paquete de nicho. Esta misma familia de software se ha utilizado para el análisis estructural de proyectos como el Burj Khalifa y la Jeddah Tower, y por firmas de ingeniería como Arup, Ramboll, Samsung C&T y Thornton Tomasetti en torres de Europa y Oriente Medio. Su catálogo de proyectos internacionales incluye también trabajos de institutos de diseño chinos en plantas, estructuras hidráulicas y proyectos de transmisión en Egipto, Pakistán, Filipinas, Vietnam, Montenegro y Bangladesh.

Vale la pena mencionarlo no como argumento de marca, sino como comprobación de sentido común: si en este paquete se analiza una torre de 828 metros, una noria de 128 metros queda cómodamente dentro de su rango validado.

Lo que el software no hace es sustituir el criterio del ingeniero. Calcula lo que se le pide calcular. Alguien tiene que elegir las hipótesis de carga, decidir qué elemento gobierna el diseño y leer bien los resultados. Esa parte es nuestra.

El caso de los 128 metros

Una noria de 128 metros sirve bien como ejemplo porque a esa altura los tres efectos actúan a la vez.

A esa altura, el viento gobierna el aro y las patas; la fatiga gobierna los colgantes de cabina y las uniones que reciben un ciclo de carga por vuelta; y la frecuencia propia de la estructura hay que verificarla tanto frente al periodo de giro como frente a la vibración inducida por viento.

Nada de esto se resuelve aumentando perfiles hasta que la estructura «parezca suficientemente fuerte». Solo se resuelve modelando la estructura, aplicando las hipótesis de la norma y leyendo los resultados.

Por eso ofrecemos la noria de 128 metros como proyecto de ingeniería a medida y no como artículo de catálogo. Aquí la ingeniería es el producto.

Cómo saber si un proveedor realmente calcula

Si está comprando una atracción grande, estas preguntas separan a quien calcula de quien estima.

«¿Pueden facilitar el cálculo estructural?»
Quien hace el trabajo lo tiene. Quien no lo hace ofrecerá planos, o dirá que el cálculo es confidencial sin ofrecer al menos un resumen.

«¿Qué hipótesis de carga se comprobaron y contra qué norma?»
La respuesta debe nombrar la norma y los tipos de carga: permanente, variable, viento, dinámica. Una respuesta vaga sobre «normas internacionales» normalmente significa que no hubo cálculo.

«¿Qué gobierna el diseño a esta altura: resistencia, fatiga o rigidez?»
Para atracciones grandes hay una respuesta correcta, y cambia con la altura y el tipo de atracción. Un proveedor que ha modelado su estructura sabe cuál es la que manda.

«¿Se puede inspeccionar la estructura contra los planos del cálculo?»
Es el vínculo entre diseño y entrega. Si inspección y cálculo remiten a documentos distintos, el cálculo no dirigió realmente la fabricación.

Qué significa esto para su proyecto

Una atracción grande es un activo a largo plazo. El precio se paga una vez; las consecuencias de una estructura mal dimensionada se pagan durante toda la vida de la instalación: en inspecciones, en reparaciones y, en el peor caso, en incidentes.

En un render, la diferencia entre una estructura calculada y una estimada casi no se ve. Se ve en el cálculo, en los registros de inspección y en la seguridad con que el proveedor responde a las cuatro preguntas anteriores.

Si está evaluando una noria, una montaña rusa o una torre de observación por encima de 50 metros, pida el cálculo. Con gusto le mostramos el nuestro.
